精工銑床的結構

 1.3精工銑床的結構

圖l-3 精工銑床的電氣控制


1.3.3 精工部分

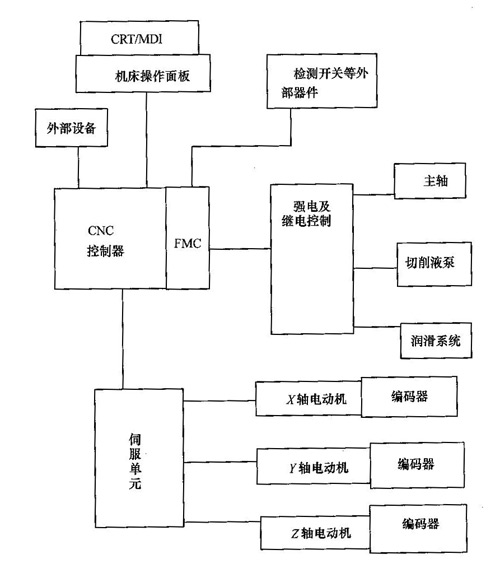

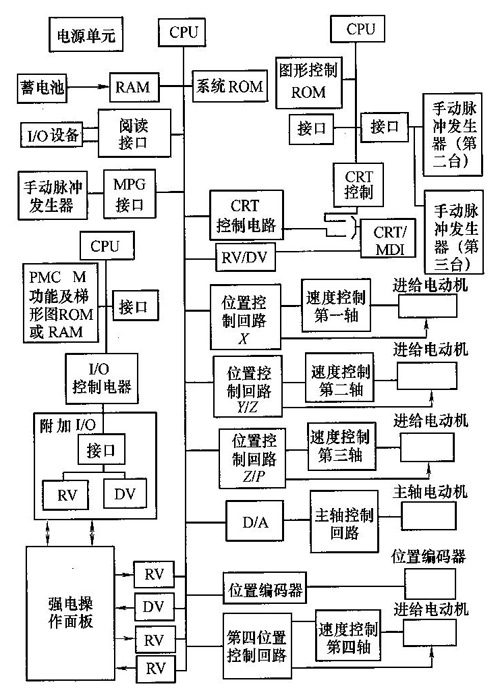

該部分在控制電路中采用了32位高速微處理器及大規模集成電路和半導體存儲器，實現了高速度、高可靠性的目標。CNC主印制電路板、電源板、輸入／輸出接口板全部安裝在一塊基板上，使之與機床的強電箱易于組合。系統內還配有強力PMC，實現了機械加工高速化及機床強電電路的簡化。該系統在cRT畫面上可編輯和顯示梯形圖，便于故障監視和維修。本部分還設有RS232通信口與外設計算機進行聯機，在聯機時要注意外設計算機與精工系統要有同一接地點，并保證可靠接地。通信電纜兩端須裝有光電隔離部件，分別保護精工系統和外設計算機。精工部分的結構框圖如圖l-4所示。

精工部分是精工銑床的核心。它從內部存儲器中取出或接受輸入裝置送來的一段或幾段精工加工程序，經過邏輯電路或系統軟件進行編譯、運算和邏輯處理后，輸出各種控制信息和指令，控制精工銑床各部分的工作，使其進行規定的有序運動和動作。零件的輪廓圖往往由直線、圓弧或其他非圓弧曲線組成，在加工過程中，刀具必須按零件形狀和尺寸的要求進行運動，即按圖形軌跡進行連續移動。但輸入的零件加工程序只能是各線段軌跡的起點和終點坐標值等離散數據，不能滿足要求，因此精工部分要進行軌跡插補，也就是線段的起點和終點坐標值之間進行“數據點的密化”，求出一系列中間點的坐標值，并向相應坐標輸出脈沖信號，控制各坐標軸(即進給運動的各執行元件)的進給速度、進給方向和進給位移量等。
